發布時間：2023-03-07

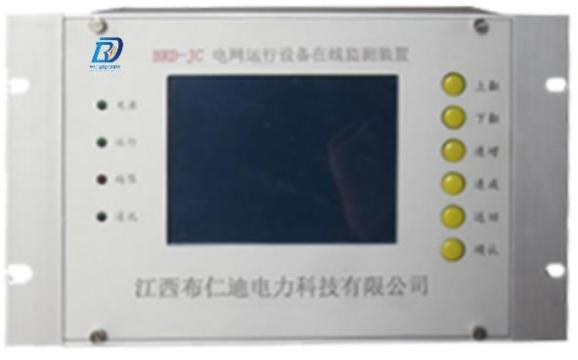

BRD-JC電網運行設備在線監測裝置能夠在線監測高壓電力電纜的絕緣狀態，是我公司針對過去市場上一些產品存在的問題研制出的一種新型在線絕緣監測裝置。該產品采用的雙核微處理器具有功能強大的改進型哈佛結構和數字信號處理器計算功能，因此可以利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對電網各種狀態進行分析。當診斷出運行設備故障時，指示燈、蜂鳴器同時報警、告警繼電器動作，以便于設備維護人員及時了解電纜線路絕緣狀態。同時利用微處理器的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。
產品功能
?主要功能
實時監測高壓電力電纜的泄露電流；
實時監測高壓電力電纜的三相不平衡度；
介質損耗實時監測及超值報警；
電纜絕緣阻值實時監測及超值報警；
?產品特點
采用高精度微電流傳感器，能充分保證監測的精度和線性度；抗電磁沖擊及電網操作沖擊能力強；
采用“同步測量、相對比較、趨勢判斷”的動態診斷機制，提高監測系統運行及診斷的可靠性；
將微弱泄漏電流采集技術、EMC技術、計算機技術、通信技術應用于高壓工程，用準確的指標反映高壓電力電纜的絕緣狀況；
工業標準的RS-485通訊接口，可以向上位機傳送系統的運行狀態；
故障追憶功能，顯示最近20次歷史故障記錄；
中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
工作原理
?裝置工作原理
BRD-JC在電力設備運行狀態下，利用系統運行電壓進行的電力設備特性參量進行在線測量。測量可以是連續的，也可以是間斷的。在線監測是一種非破壞性測量，由于測量是在設備運行過程中進行的，大大提高了試驗的真實性與有效性，有助于及時發現電力設備潛在的缺陷和故障。
?報警說明
當裝置系統監測到被監測對象出現輕微故障時，被監測對象還可以繼續運行，此時故障指示燈亮，蜂鳴器和繼電器均不動作；
當裝置系統監測到被監測對象出現中度故障時，被監測對象還仍可以短時運行，但需引起注意，需考慮更換，此時故障指示燈亮，蜂鳴器報警，但繼電器不動作；
當裝置系統監測到被監測對象出現嚴重故障時，強烈建議更換設備，此時故障指示燈亮，蜂鳴器報警，繼電器動作；
技術參數
工作電源：AC/DC 220V±10%； 電壓信號：Un=3V～300V；
絕緣性能：外殼和端子間＞100MΩ； 介質損耗：tanδ=-500%～500%；
外殼防護：IP40； 電容量：Cx=10pF～0.3μF；
適用電壓等級：0.4～35kV； 電容比值：Cx:Cn=1:1000～1000:1；
電流信號：Ix或In=70μA～700mA； 泄漏電流測量范圍：50μA～8mA。
使用環境
環境溫度：-10℃~+40℃；
海拔高度：≤1000米，若海拔高于1000米請注明；
使用場所：無酸堿腐蝕處；
相對濕度：日平均相對濕度不大于95%；
地震烈度：8級。
