發布時間：2023-03-07
大中型企業的內部電網（簡稱內網）和國家電網（簡稱外網）相連，形成供電系統。該系統內任何一支路出現短路都會造成整個系統的電壓跌落，而且發生短路的支路電壓等級越高，影響面越大，跌落值也越大。短路發生后，該支路的保護裝置將動作，使斷路器跳閘切除故障支路。從短路發生到故障切除這段時間，系統電壓經歷從跌落到恢復的過程，這種現象在不同的行業有不同的叫法：有的被稱為“晃電”；有的被稱為“失電”或“晃動”、“陡降”等等，晃電對變頻器、電動機、繼電器的有著嚴重的影響，因此而引起的事故，往往造成很大的經濟損失。

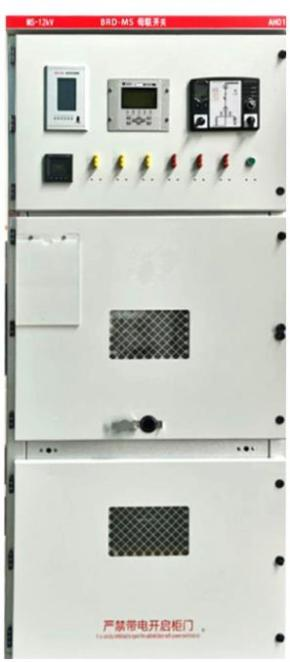

BRD-MS一體式快速切換裝置是江西布仁迪電力科技有限公司針對以上現象研制出的，以“供電電源故障快速判斷技術”為控制基礎的、基于“渦流驅動快速開關”的、電源故障時的備用電源快速切換裝置，簡稱“快切”。
裝置的主要作用是可以快速阻斷負荷系統異步電動機磁場能量向故障工作電源短路點衰減的通路、減小切換電源時異步電動機的二次沖擊，避免切換后電機失穩停轉。電源短路故障時的最快切換時間不大于30ms。裝置為多面開關柜成套形式，適用于新建和改造項目。
產品選型
產品功能

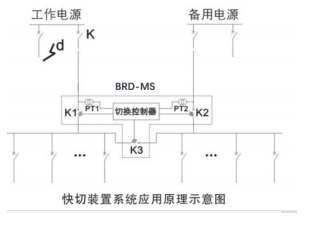

BRD-MS一體式快速切換裝置主要由切換控制器、工作電源進線開關K1、工作電源電壓監測PT1、備用電源進線開關K2、備用電源電壓監測PT2和母聯開關K3、綜保、柜體及附件等組成；
其中K1、K2、K3為分閘時間小于5ms、合閘時間小于15ms的渦流驅動快速開關；
正常運行時，工作電源進線開關K1、備用電源K2處于合閘狀態，母聯開關K3處于分閘狀態；切換控制器實時監測工作、備用電源的電壓同期狀態——符合并網條件時，快切功能解鎖；不符合并網條件時，快切功能閉鎖，并報警；
當工作電源系統發生開路（開關K偷跳）或短路（d點)故障時，并且工備電源的電壓同期性滿足并網條件，切換控制器命令K1跳閘，然后再合K3，實現對負荷供電的切換，故障解除后，可自動或手動返回。

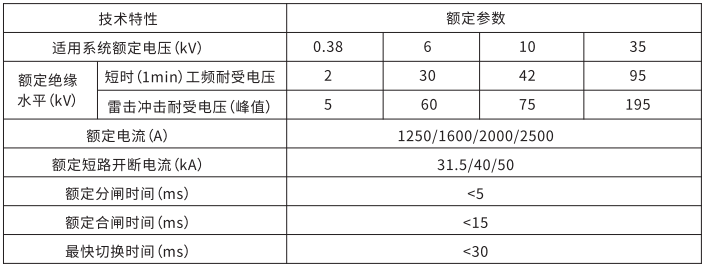

技術參數
使用環境
