發布時間：2023-03-07
產品簡介
BXC-1020電纜故障在線監測及智能測距系統（行波）利用高速暫態行波在線監測和電網拓?fù)浞治龅姆椒ǎ瑢?shí)現電纜的在線監測，對電纜故障進行定位和預警。具體方法是在主干電纜出線端安裝電纜故障精確定位裝置，將電纜在發生故障前出現的微弱暫態信號采集到，通過電纜故障精確定位裝置分析處理，將信號上傳到系統后臺，系統后臺通過波形分析自動預警并通過單端測距技術自動計算故障點距離，通過系統后臺指示故障點位置。
系統后臺可以部署在云服務端或本地主站，電力運維人員可通過局域網或互聯網訪問、賬號登錄、手機APP推送、短信息提示等方式實現系統遠程監控，實時了解電纜運行狀況信息。系統可以做到故障前的測距預警，從而實現狀態檢修，使維護人員在線路故障之前對故障進行正確處理，提高電網自動化程度，保證電網的安全性和可靠性，大量減少人力物力消耗，節約運行成本。
產品功能
故障定位：
系統采用單端自動測距技術，實現電纜的故障測距，并且在系統后臺界面指示故障點位置，對故障點進行標注，測距精度可達到±5m；
故障預警：
系統利用瞬時性故障的暫態行波特征，根據電纜瞬時性接地后的絕緣狀態更接近于永久故障的現象，對電纜的絕緣狀態進行監測，保證線路發生永久性接地故障前系統能夠可靠預警；
系統云服務（用戶可選項）：
針對每個用戶提供足夠的用戶空間，用戶可在任何時間地點通過瀏覽器方式訪問現場的系統監測情況，并且系統歷史數據永久存儲，方便歷史查看；
電子值班（用戶可選項）：
實現無人值守，報警信息及工作狀態可通過發送短信息、APP推送的方式至相關人員；
歷史存儲：
實現實時存儲信息，可進行歷史數據查詢，報警信息打印等。
系統構成
?電纜故障精確定位裝置

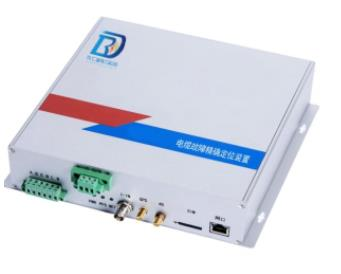

電纜故障精確定位裝置融合先進的數字化傳感器技術、高速數據采集、數據分析、通信技術和計算機技術為一體，將本地?cái)?shù)據通過4G/光纖/網絡通訊模塊實時上傳至系統后臺。電纜故障精確定位裝置能夠適應惡劣的運行環境，為配電網安全運行提供有力的保障。裝置外觀如下圖所示：
?傳感器
高頻芯線式傳感器：傳感器安裝在被監測電纜分相處，負責監測被測電纜的暫態電流行波信號，傳感器與采集單元間通過多芯屏蔽線連接。裝置外觀如下圖所示：

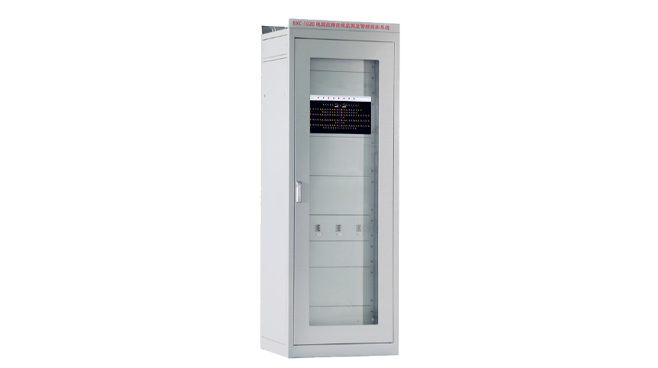

?系統主站
主站包含有系統監測后臺、其他輔助監測單元等，利用特有算法，通過對現場的上傳數據進行分析，實現故障點精確定位、預警等各項功能。
?系統軟件后臺

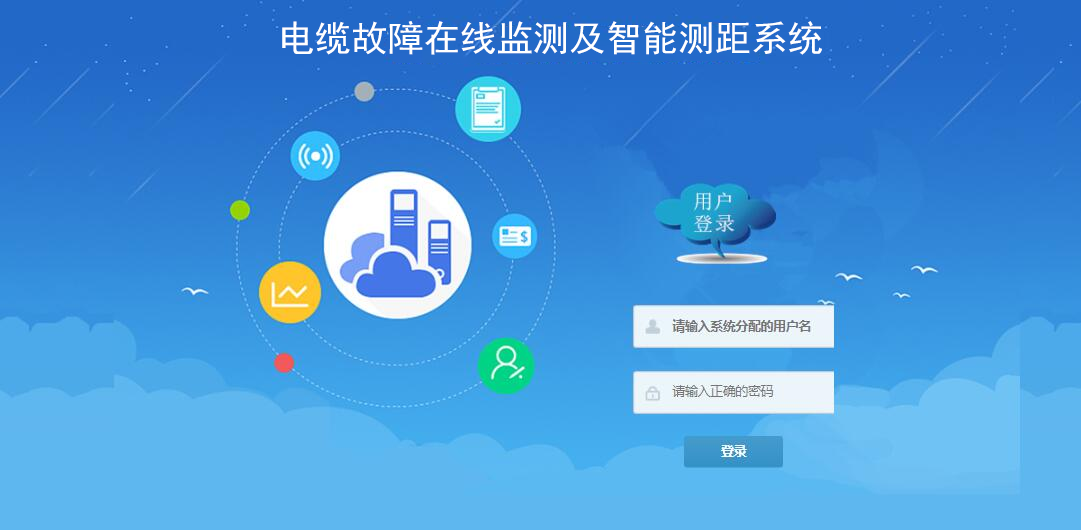

軟件平臺采用B/S的結構搭建，通過自組局域網或采用云服務來實現各項功能。用戶可在自己的客戶端（主站電腦）用瀏覽器的形式訪問系統監測后臺，如選用云服務則可在任何時間地點通過瀏覽器登錄系統監測后臺，查看線路運行情況，并且系統的歷史數據永久存儲，方便查看。如下圖所示：
系統可自動預警電纜故障和故障精確定位，并通過彈窗告警，也可選擇手機短信方式或者APP軟件推送將故障信息通知相關人員。

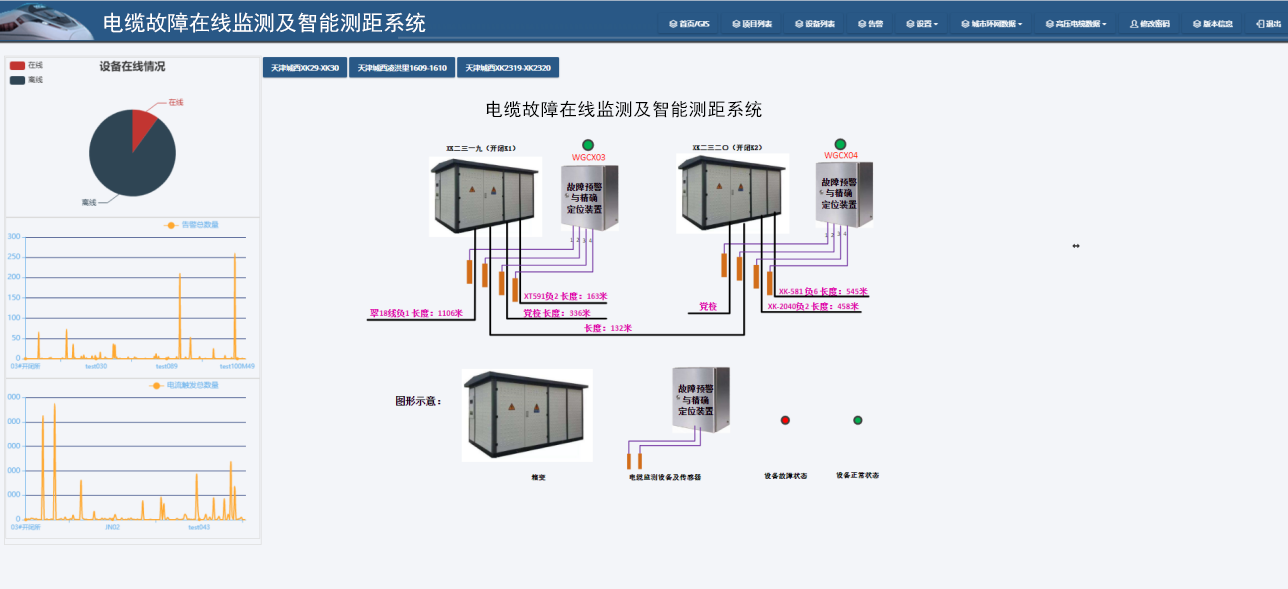

當監測線路出現異常時系統會在相應線路處進行變色閃爍提示以及彈出告警彈窗提示故障點位置，系統后臺界面，如下圖所示：

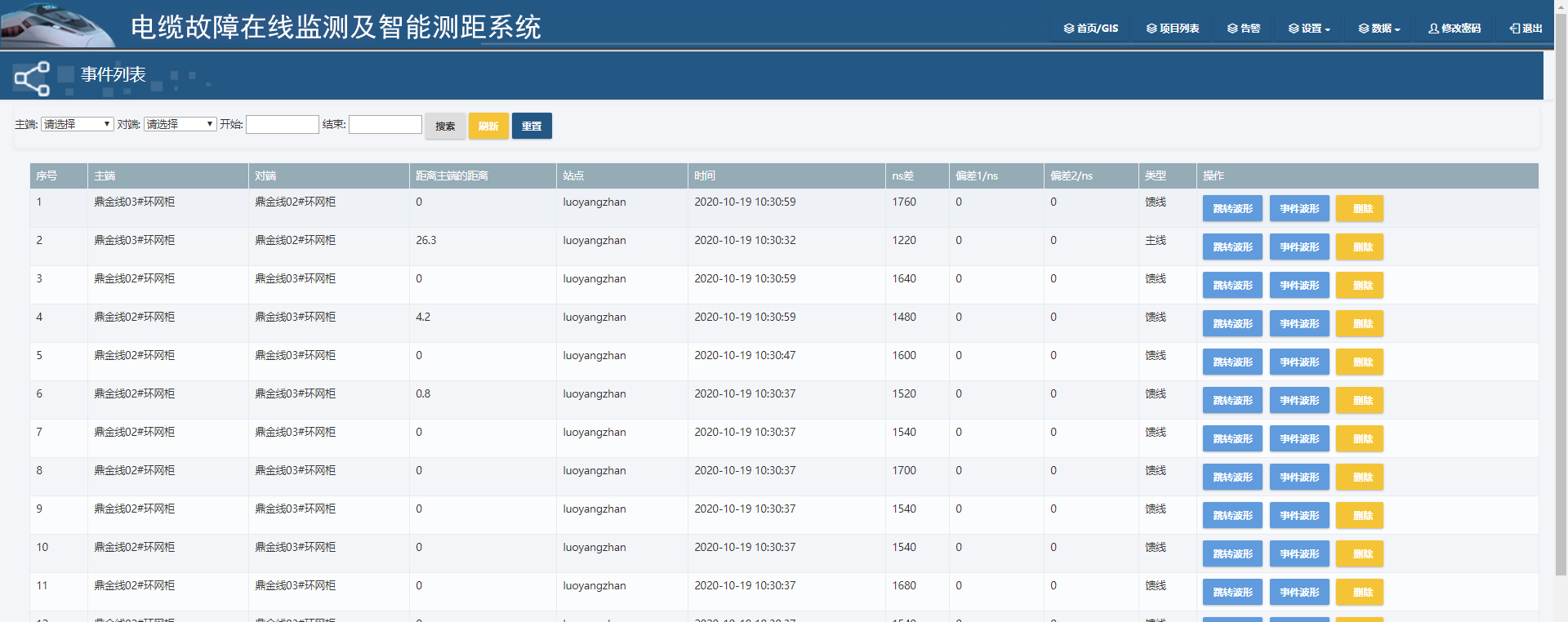

在數據列表中查看相關線纜的終端線路，通過時間搜索功能，點擊查詢可以得到想要的目標線路，如下圖所示：

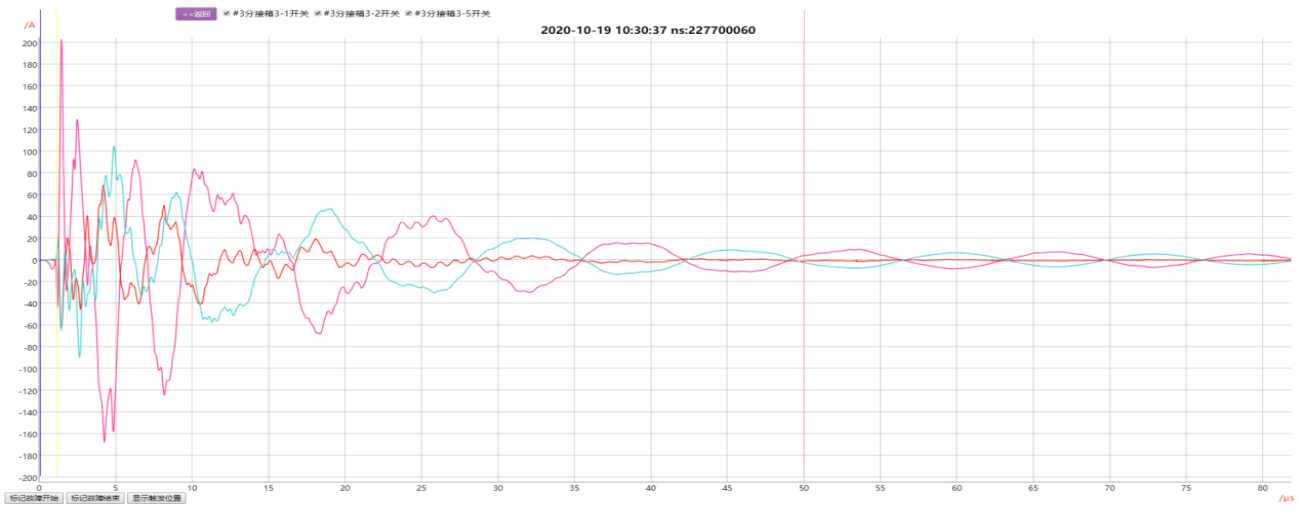

篩選某一時段目標線纜監測到的高頻波形，根據系統采集到的波形信息，可分析出選中線纜目前的運行狀況，實現實時監控的功能，如下圖所示：
技術參數
使用環境
