發布時間：2023-03-07
BRD-XD小電流接地選線裝置是工業現場電路保護系統的組成部分，該裝置能夠在電路系統發生接地（弧光或金屬性）現象時準確判斷出故障出現的位置，并把信息進行遠程傳輸，從而方便現場人員檢修。
產品選型
產品功能
該裝置結構采用模塊化設計，主控片采用內置DSP高速度自帶數據采集模塊的高性能單片機，各模塊之間采用可冗余校驗、多發送的CAN通訊方式進行數據交換及共享。面板采用顯示屏及簡單的5鍵操作功能進行人機對話。
系統采用雙看門狗方式來檢測系統的運行；較寬的工作輸入電壓，較高的電流信號測量精度；具備故障和設置信息的記憶功能；具備實時數據和故障數據遠傳功能。
產品構成
?硬件框架

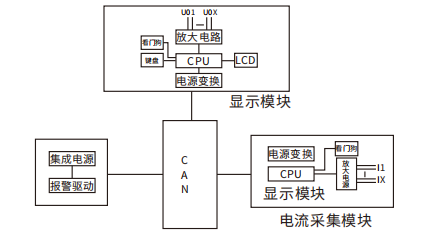

選線裝置的硬件由電源模塊、顯示模塊、選線模塊和CAN總線模塊組成。
電源模塊部分提供裝置電路所需各種電壓，同時該模塊板集成有繼電器，供報警輸出使用；顯示模塊部分用于采集開口零序電壓、顯示、數據保存及數據遠傳功能；選線板負責母線及支線各零序電流回路的采樣。CAN總線負責把以上模塊有機的組合在一起?？驁D如下：
?鍵盤
鍵盤包括：設置鍵、查詢鍵、“+”鍵、“-”鍵和復位鍵。該復位鍵是在出現故障后，報警繼電器吸合，在排除故障后，按復位鍵解除報警。
?顯示
系統正常運行時，LCD顯示實時開口電壓值；發生故障時立即彈出故障報警界面；通過鍵盤能夠方便地進行參數修改或信息查詢。
共有三種指示燈，故障指示燈（黃色）亮表示有開口電壓，系統有故障；接地指示燈（紅色）亮表示接地故障；通訊指示燈（綠色）閃亮表示能正常收發報文。
工作原理
裝置啟動運行后，系統時刻監測各段的開口（零序）電壓變化情況，一旦開口電壓在連續3ms內的值大于給定的值時，立即啟動該段的選線功能，同時對接下來一個周期內的開口電壓進行采樣并計算有效值，通過有效值的大小來判斷系統是否符合接地故障，如果符合條件，則顯示屏彈出故障界面，顯示故障的線路及故障時的電流值。
在選線方法上，系統采用相位法和最大有效值法。電路設計上采用低通濾波，將高頻波和干擾波形除去，得到實際的工頻波。啟動選線后，選線部分先采樣一個周期的數據，延時若干個周期后進行下一個周期的數據采樣；通過對比兩采樣周期數據的變化來判斷相位是否變化，如果相位發生變化（弧光接地發生后消弧設備投入保護的情況），而且其有效值大于一個設定的限值（作為干擾信號值）時，認為該段發生故障；如果該段所有相位都不發生變化（弧光接地時消弧設備不投入保護或發生的是金屬性接地），則根據有效值最大法來判斷故障位置。
故障發生并選出線路后，系統給出無源接點報警信號，也可根據客戶定制要求外掛一對一的報警接口模塊。
技術參數
使用環境
環境溫度：-10℃~+40℃；
海拔高度：≤1000米，若海拔高于1000米請注明；
使用場所：無酸堿腐蝕處；
相對濕度：日平均相對濕度不大于95%；
地震烈度：8級。
