發布時間：2023-03-07

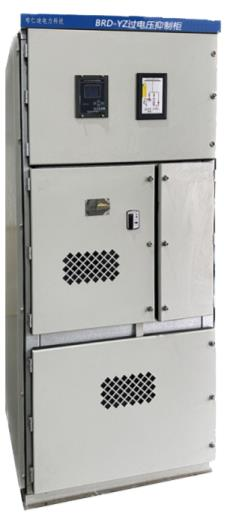

過電壓抑制柜（BRD-YZ）適用于3~35kV電力系統中，用于對電網中出現的各種過電壓進行限制，以提高電網運行的安全性和供電的可靠性。該裝置可以作為電壓互感器柜的替代設備。
產品功能
包含電壓互感器柜的所有功能。
抑制柜在正常運行時，柜內微機保護裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，微機保護裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電 壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的接點信號進行報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。
抑制柜在正常運行時，柜內智能微機裝置實時不間斷的檢測PT提供的電壓信號，一旦系統發生PT斷線、過電壓、欠壓、失壓、諧振、金屬接地、弧光接地等故障時。智能微機裝置利用DSP高速、重復的數據處理能?實現傅立葉分析，通過對電壓互感器PT二次過電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號。裝置可以實現遠程通訊和數據保護等功能。
同時抑制柜可以加裝微機消諧、小電流接地選線、智能操控等裝置，實現了一機多能，節省了現場有限的空間。
產品功能
電壓互感器：
布仁迪過電壓抑制柜內電壓互感器采用專用抗飽和PT，可以最大可能地避免鐵磁諧振。在運行中給被保護系統提供二次電壓和輔助二次電壓信號。
抑制柜控制器BRD-ZK：
裝置根據電壓互感器提供的信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，微機保 護裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判 斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通訊和數據保護等功能。
低殘壓保護器：
能夠抑制過電壓尖峰，大大降低殘壓值，將相對地和相與相之間的各種過電壓限制在設備絕緣允許的較低的水平。
高壓隔離開關：
用來控制抑制柜的投入和退出，在抑制柜需要檢修或調試時，與系統隔離并形成明顯的斷開點。
一次消諧器BRD-XX：
BRD-XX一次消諧器能夠消除電壓互感器產生的鐵磁諧振。限制電壓互感器一次繞組的激磁電流突增，防止因電壓互感器一次繞組電流增加，熔斷器熔斷后因能量不足不能滅弧引發的母線短路事故。
瞬時開關BRD-PTK：
并聯與一次消諧器上。正常工作時，合閘狀態。當系統發生諧振過電壓，控制器發出指令，BRD-PTK迅速打開，投入一次消諧器。限制過電壓。

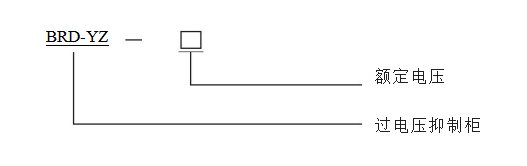

型號含義
技術參數
額定電壓(最高電壓）（kV）：6(7.2)、10(12)、35(40.5)
額定頻率（Hz）：50
控制器參數：
電源電壓：AC/DC 220V±10%
通訊接口：RS485或RS232
通訊協議：MODBUS
產品特點
抑制柜是根據不同用戶的系統參數進行生產；
消除系統過電壓保護的死區；
吸收大能量的系統過電壓；
取代了PT柜，性價比高；
實時監控系統狀態，對出現的異常運行狀態做出準確判斷，并及時輸出相應的開關量接點信號，用于報警；
工業標準的RS485通訊接口，可以向上位機傳送系統的運行狀態；
故障追憶功能，顯示最近20次歷史故障記錄；
具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
雙硬件看門狗電路確保軟件運行的可靠性；
中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

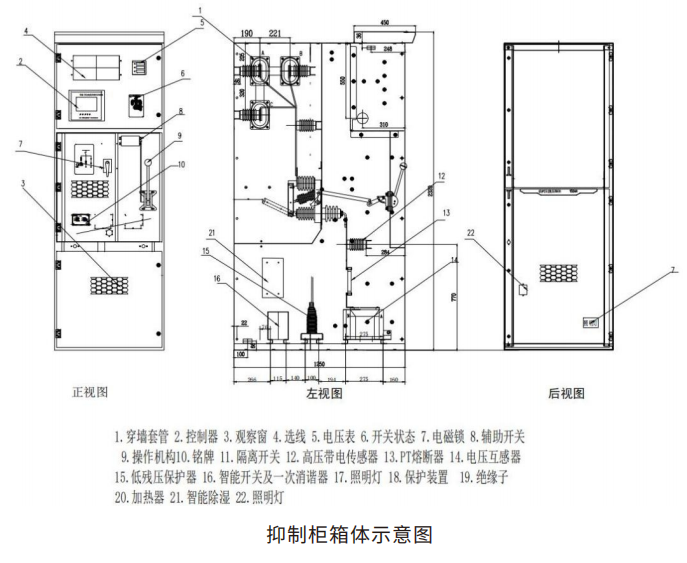

結構、外形及安裝尺寸
使用環境
環境溫度：-10℃~+40℃；
海拔高度：≤1000米；
使用場所：無酸堿腐蝕處；
相對濕度：日平均相對濕度不大于95%；
對于高海拔地區、戶外場所、腐蝕性場所等運行環境惡劣的條件，訂貨時須明確提出，我方可根據裝置的特殊運行環境，設計制造滿足現場運行條件的產品。
