發布時間：2023-03-07
產品簡介
BXC-2000架空線路智能故障定位系統是江西布仁迪電力科技有限公司研制的基于零序空間測量技術、接地故障全息辨識技術的新一代故障診斷系統。適用于6～35kV 配電架空線路，具有線路負荷監測、短路故障、接地故障指示功能，能夠幫助尋線人員快速查找到故障點，縮短停電時間，提高供電可靠性。
產品功能
短路故障檢測與指示功能：
自適應負荷電流大小，采用突變量法檢測短路故障。以短路瞬間電流突變、突變時間和保護動作停電作為動作依據，就地指示并將故障信息上傳至配電主站。
小電流接地故障檢測與指示功能：
利用暫態零序電流波形比較法檢測小電流接地故障；

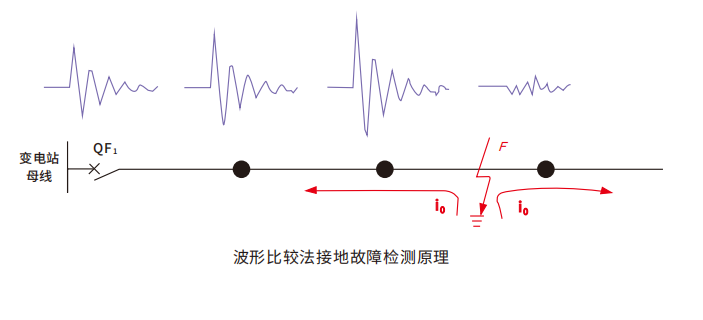

暫態零序電流波形比較法，自動記錄暫態零序電流波形并上送配電定位主站，主站通過分析線路區段兩端暫態零序電流的波形相似性識別故障區段，遠程控制故障區段兩側故障指示器進行故障指示。如下圖所示：

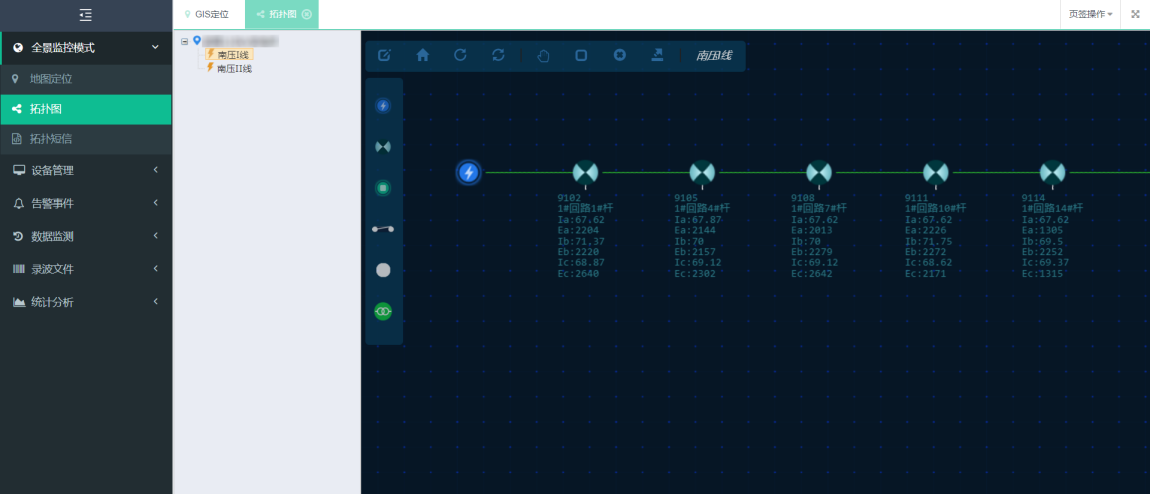

運行狀態監測功能：
實現實時存儲信息，可進行歷史數據查詢，報警信息打印等。
實現線路故障手機APP推送：
手機APP可以接收管控平臺推送的預警信息和設備報警信號，不同用戶權限下根據管控平臺的報警規則設置可以接收不同的預警提示信息。例如系統管理員層面只推送異常報警概要，運維人員層面則需要推送前端設備報送的具體報警信息。
其他功能：
信號復歸功能
線路永久性故障恢復后上電自動延時復位，瞬時性故障后能按設定時間復位或者執行主站遠程復位。
信息存儲功能
具備電流、相電場強度、故障時間記錄、故障錄波等歷史數據循環存儲功能，電源失電后保存數據不丟失，具備日志記錄及遠程查詢召錄功能。
對時功能
具備主站對時功能，接收并執行主站系統下發的對時命令，與系統時鐘保持同步；
可選配GPS對時模塊。
通信功能
具備串行通信接口和移動4G/3G網絡通信接口，實現與配電定位主站通信以及當?shù)鼐S護通信。串行通信規約采用DL/T 634.5-101（IEC60870-5-101）。
遠程配置和就地維護功能
支持遠程配置和就地維護，包括故障檢測啟動條件、信號復歸方式、遠程升級等。
產品構成
BXC-2000架空線路智能故障定位系統由故障指示器（由3只相序無線采集單元和1臺匯集單元組成）、故障定位主站、云平臺（可選）、手機APP（可選）。無線采集單元分別懸掛在三相架空線路上，通過近距離無線射頻與匯集單元通信；匯集單元通過無線通信與定位主站通信。主站信息上傳云平臺，推送到手機APP。

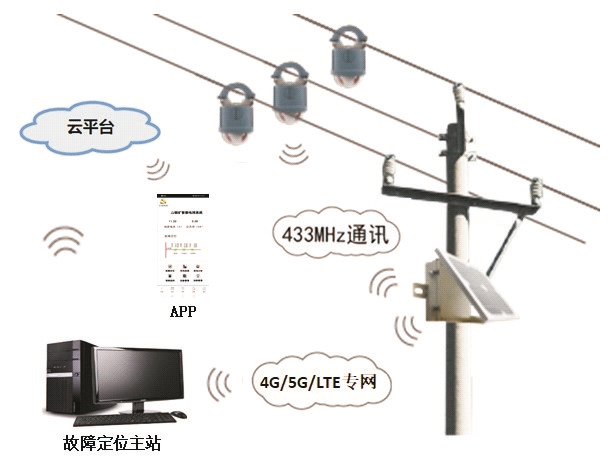

產品系統組成如下圖所示：
系統組成原理圖

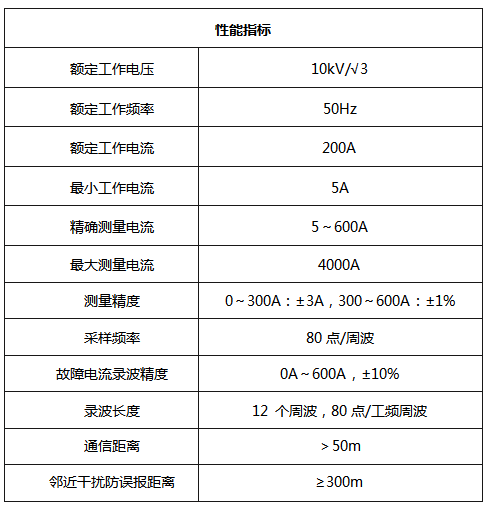

技術參數
使用環境
環境溫度：-25℃~+40℃；
海拔高度：≤1000米；
陽光輻射不超過1000W/m2；
覆冰厚度不超過20mm；
風速不超過34m/s；
周圍空氣可能受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染，污穢等級不超過GB/T 26218.1-2010中確定的現場污穢嚴酷度(SPS)等級中的“c”；
對于高海拔地區、污穢嚴酷度嚴重的場所等運行環境惡劣的條件，訂貨時須明確提出，我方可根據裝置的特殊運行環境，設計制造滿足現場運行條件的產品。
