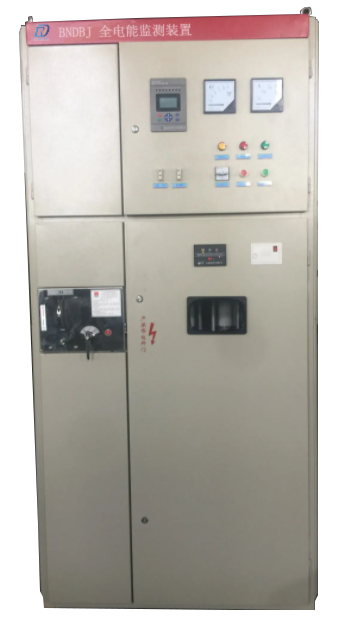

BNDBJ全電能監測裝置產品功能及特點：
1、取代傳統的PT避雷器柜
2、低殘壓技術
在金屬氧化物非線性電阻片材料和技術突破的基礎上，新開發的低殘壓母線過電壓保護器保護殘壓比普通避雷器降低30%以上，更好地保護負載。對弱絕緣負載及過電壓本身有著重要意義。
3、PT鐵磁諧振保護技術
該柜有彩色液晶屏實時顯示工頻，1/3分頻，1/2分頻，3倍頻電壓值及波形，利于實時觀察各頻段的電壓變化，發生鐵磁諧振時及時記錄各頻段電壓值及故障波形有助于事后分析并及時啟動消諧電路。一次消諧器安裝在PT中性點接地，有可能會造成三相不平衡，我公司采用投切開關技術(PTK技術)——當系統正常運行時，通過PTK的常閉接點接地，發生諧振時打開開關投入并聯的一次消諧器，完美實現一次消諧與與PT中性點直接接點的配合，更好地保護PT。
4、故障錄波技術
柜內裝置采用20MHz，四通道同步采樣，50ns模數(A/D)轉換確保數據不失真，大容量存儲。對系統的三相電壓及零序電壓實時顯示波形并對金屬接地，弧光接地，磁諧振，PT斷線，過壓，欠壓，失壓，三相不平衡等故障波形實時錄波有助于用戶對系統所產生的狀況分析處理。
5、消弧技術
鑒于有些客戶對消弧技術的認可，我公司此款產品可選配消弧功能。
適用范圍
本柜適用于3-35kV各種電壓等級，對電力系統常見故障實時監測處理分析?？蓮V泛用于電力系統的變電站、發電廠、水電站及化工、采油、冶金、煤炭、鐵路等大型廠礦企業的供電系統。
工作原理

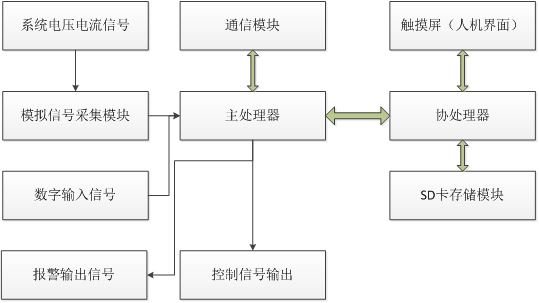

本柜內集成電源模塊，模擬信號采集模塊，數字信號輸入模塊，繼電器信號輸出模塊，開關量采集模塊，主處理器模塊，協處理器模塊，通信模塊，SD卡存儲模塊等，如圖：
控制器采集系統電壓電流信號、外部反饋信號以及其他裝置的反饋信號，實時監測電力系統以及裝置本身的運行狀況，并且實時顯示到用戶界面上。當系統發生各類故障時，快速分析故障發生的類型及屬性，再根據判定結果做出相應的處理。
技術參數
測量信號：PT?次側電壓和CT?次側電流； 電壓偏差精度：≤0.2%；
測量范圍：100V、400V；電流5A； 頻率測量精度：≤0.005Hz；
變換器：16bit?A/D； 負序電流精度：≤0.2%；
采樣頻率：128點/通道×周波； 電壓總諧波畸變率：≤0.5%；
測量精度：基波電壓、電流測量精度0.2級； 電流總諧波畸變率：≤0.5%；
電壓閃變：≤5%?； 諧波監測：1?21次諧波；
三相短閃變、三相?閃變; 供電電源：AC/DC220V±20%（交直流兩?，功耗：4W）；
三相電壓不平衡度：≤0.2%?； 通訊?式：RS485；
三相電流不平衡度：≤0.2%； 壓波動精度：≤0.5%。
